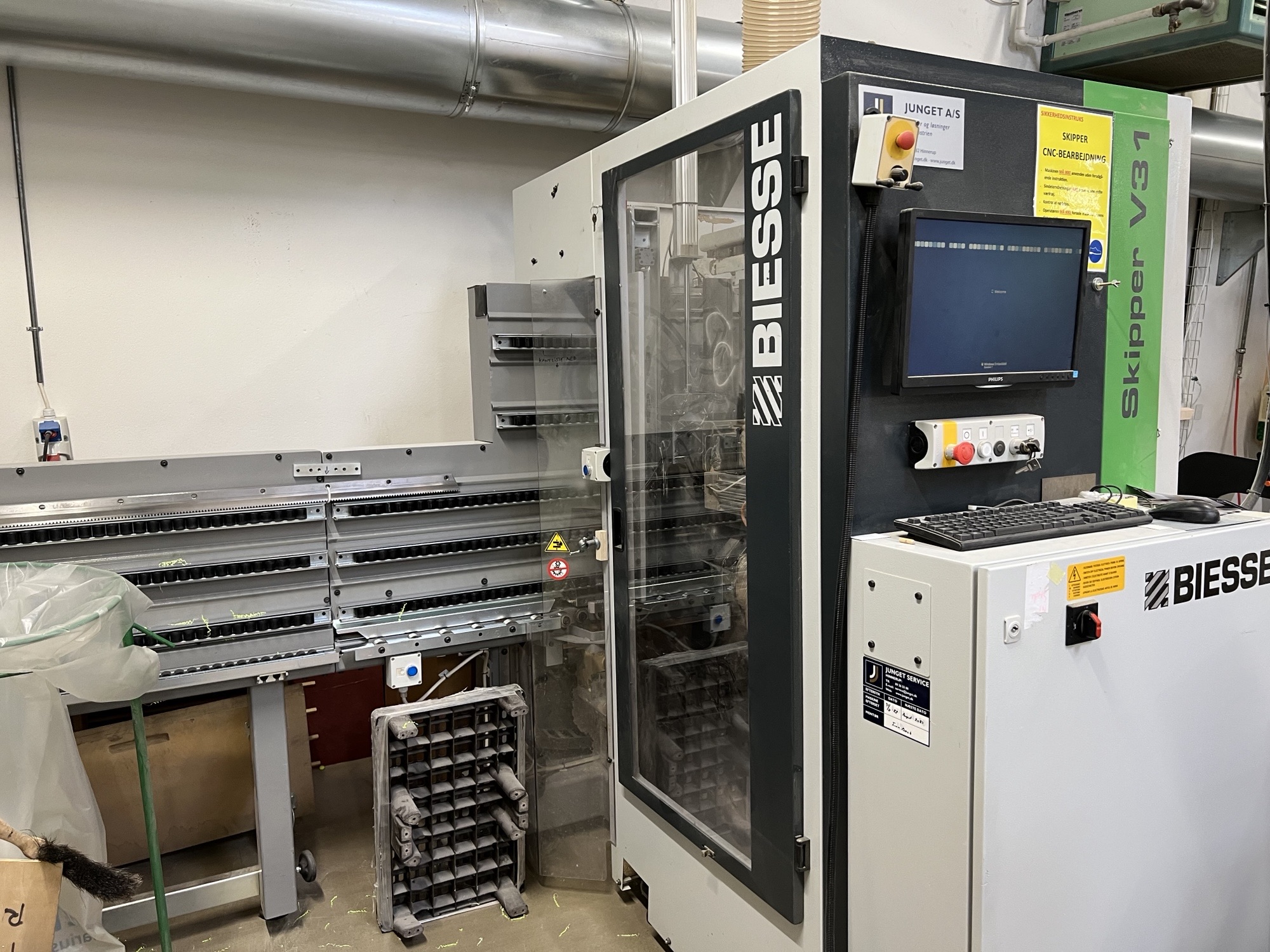

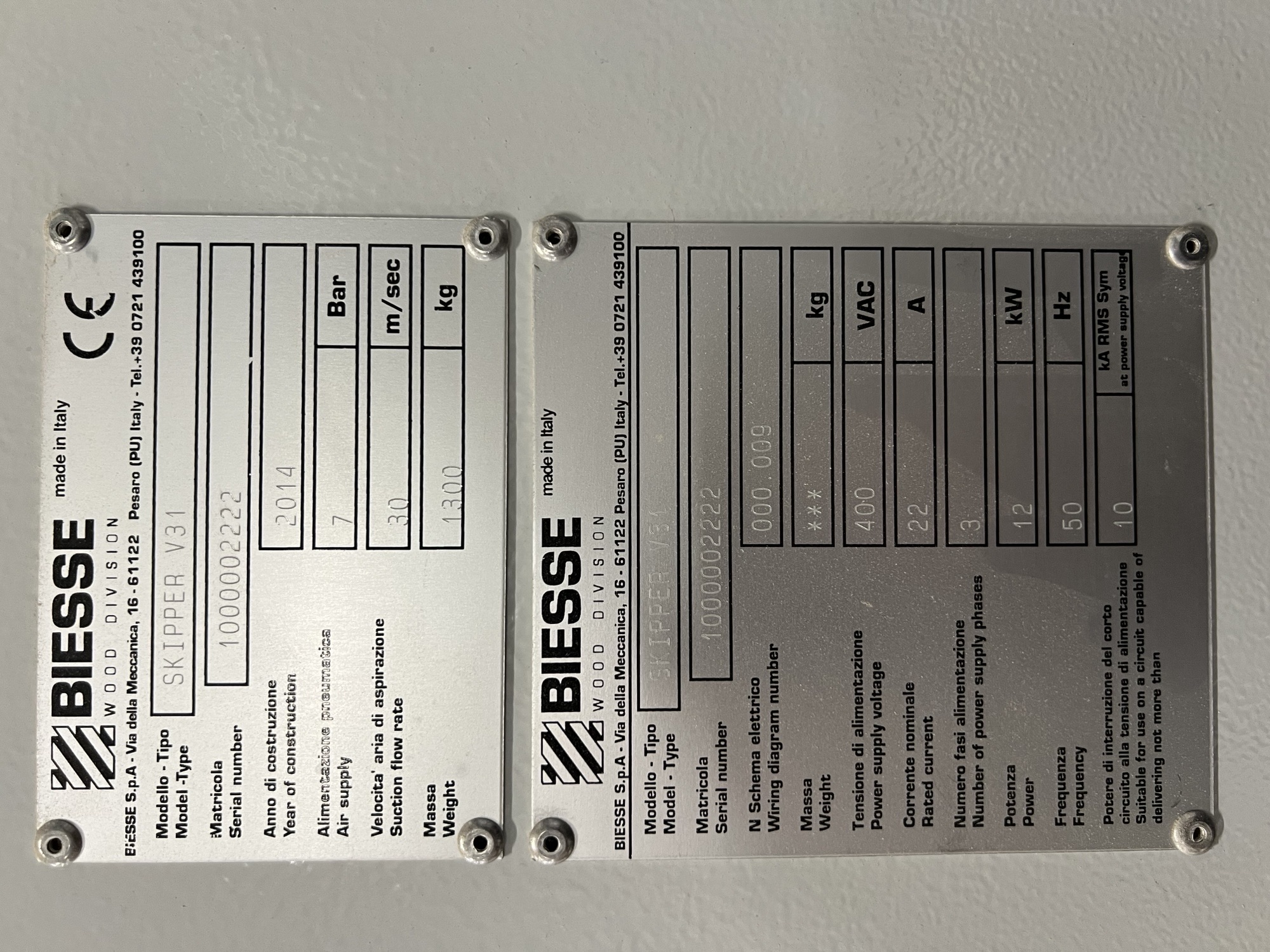

Tekniske specifikationer:

Bearbejdningsområde for værktøjerne
(min. og maks. mål refererer til værktøjsakse)

Længde (X)
Boring 0-2500 mm
Fræsning (med elektrospindel) 0-2500 mm
Savning (not i X-akse)) 0-2500 mm

Bredde (Y)
Boring 0-920 mm
Fræsning 0-920 mm
Savning (not i X-akse) 40-900 mm

Tykkelse (Z)
Horisontale huller 5-35 mm

Bordhøjde fra gulv 700-750 mm

Aksebevægelse
· Bevægelse på prismatiske føringer og recirkulerende føringer for X, Y og Z akse
· X ( griber ) og Y transmission via tandstang og tandhjul
· Z transmission via recirkulerende kuglespindel

Emnepositionering
Maskinen er udstyret med en positioneringsgruppe for bevægelse af emnet i X-aksen med en pneumatiske griber. Gruppen er monteret på den horisontale bom (maks. vandring 1000 mm), og bliver startet via den numeriske styring og styres via automatisk positionering af griberen for at nå alle bearbejdninger. For nogle bearbejdninger er det nødvendigt med manuel positionering af gruppen.

Emnereference system
Emne prepositionering i X-retningen (længde retningen) udføres i maskinens venstre side og foretages via et stop placeret i en fast position på arbejdsbordet. En laser fotocelle læser automatisk referencepunktet samt længden på emnet.
Reference i Y-aksen udføres via en tasterulle.

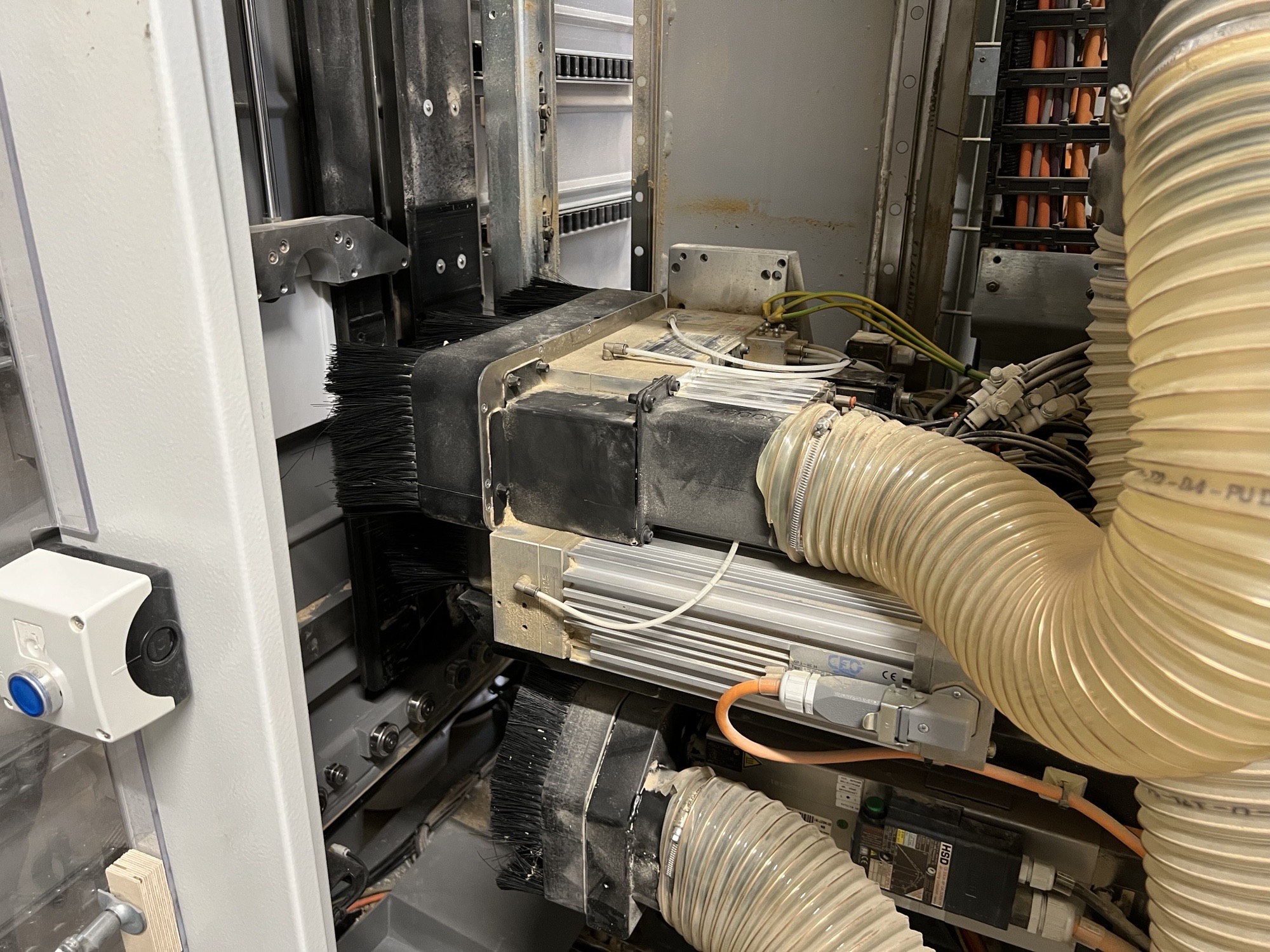

Borehoved BH17 udstyret med:
· 10 vertikale uafhængige spindler, CC 32 mm med 5 i X-aksen (system 32) og 5i Y-aksen
· 6 horisontale uafhængige spindler, 4 i X retning, 2 enheder med dobbeltudtag,2 i Y-retning, 1 enhed med dobbeltudtag
· Savklinge Ø120 mm højre rotation bearbejdningsretning i X-aksen, arbejdsdybde 25 mm, tykkelse 4 mm – enheden er forberedt for elektrospindel.

Arbejdsbord
· Hovedarbejdsbordet er fast og positioneret i midten af maskinen og understøtter emnet mens dette bearbejdes. Overfladen er beklædt med lav
friktions materiale
· Glidebordet er udstyret med en række hjul, hvor der bliver ilagt emne i venstre side og udtages i højre side. Bordet er skråt stillet 5 grader for at sikre en ergonomisk og sikker ilægning af emnerne

Styring
BiesseWorks Editor

Elektrospindel
4,5 kW Elektrospindel med ISO 30 optag
· Styret via inverter

1000 mm forlængelse for ilægning og aftagning

Emnestak på højre side af maskinen

Air conditioner for el skab
